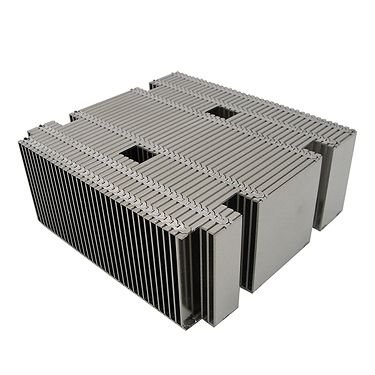

Was ist Zipper Fin?
Reißverschlüsse sind eine sehr gute Erfindung, weil sie zwei Stoffstücke zu einem verbinden können. Durch eine spezielle Geometrie kann es sich in sich selbst verzahnen und so eine durchgehende Verbindung erreichen. Dies macht es einfacher, einen Reißverschluss als Ganzes zu handhaben, anstatt jedes einzelne Teil zu manipulieren. Wenn wir viele dünne Flossen an den Flossen verwenden wollen, ist es sehr schmerzhaft, jede einzelne zusammenzubauen. Das machen Reißverschlussflossen.
Die Reißverschlussflosse ist ein Blech, das Schritt für Schritt gestanzt wird. Verwenden Sie zuerst den Stempel, um die Geometrie der Rippen zu erstellen. Länge, Höhe und Rippenabstand werden im ersten Stempelsatz bestimmt. Die Rippendicke wird durch die Dicke der verwendeten Rippen bestimmt. Beim sekundären Stanzen wird die Flosse zusammengefaltet und mit der vorherigen Flosse verriegelt. Wenn der Flossenstapel genügend Flossen zum Anbringen des Stapels hat, wird er aus dem Stanzbereich entfernt und ist bereit, eine vollständige Reißverschlussflosse zu werden Kühlkörper.
Jeder Kühlkörper mit Reißverschluss hat sein eigenes Design für progressive perforierende Rippen. Dies macht die Anwendung der Reißverschluss-Lamellen-Baugruppe spezifischer, da jede neue Kühlkörperstruktur mit Reißverschluss-Lamellen normalerweise einen neuen Satz Stanzmaschinen erfordert. Kühlkörper mit Reißverschlusslamellen sind ideal für Anwendungen mit hohen Stückzahlen und nicht für Produktionsläufe mit geringen Stückzahlen, da die Stanzkosten auf weniger Kühlkörper verteilt werden.
Herstellungsprozess der Reißverschlussflosse
1. Reißverschlussflosse ist ein Prozess, der üblicherweise bei der Verarbeitung von dünnen Flosse verwendet wird.
2. Die Reißverschlussflosse wird für den Verarbeitungsprozess zum Kombinieren der einzelnen dünnen Flosse verwendet, die durch Stanzen von AL1050 & CU1100 zu einer dichten parallelen Flosse gebildet wird. Das spezifische Verfahren ist wie folgt: Beim Formen wird ein kleiner Abschnitt eines speziell gestalteten vorstehenden Teils (Schnallenpunkt) am Rand der Flosse beibehalten. Die Rippe wird in einer kundenspezifischen Form befestigt, und der vorstehende Teil wird gebogen und zusammengesteckt, um parallele Rippen in ordentlicher Anordnung zu bilden.
3. Ein weiterer Zweck der Verwendung von Reißverschlusslamellen besteht darin, die Schnittstellenimpedanz zu kompensieren, die sich aus der anschließenden Verbindung (normalerweise gelötet) zwischen der Lamelle und dem wärmeabsorbierenden Boden ergibt. Der Verbindungsbereich zwischen der dünnen parallelen Blechlamelle und dem wärmeabsorbierenden Die Basis ist klein, und unter Berücksichtigung der tatsächlichen Verbindungsrate und der Schnittstellenimpedanz der Verbindungsfläche kann die Wärmeübertragung zwischen der wärmeabsorbierenden Basis und der Rippe zum Engpass im gesamten Wärmeleitungspfad des Kühlkörpers werden. Daher die Blattfaltung Der Prozess hinterlässt eine Faltkante auf der Seite, wo die Rippe mit dem wärmeabsorbierenden Boden verbunden wird. Nach dem Biegen des Schlosses wird die Klinge zu einer relativ flachen Oberfläche kombiniert, das heißt, jede Rippe hat einen "breiteren" Boden und die Seite wird eine "L" -Form. Auf diese Weise wird Wärme von der wärmeabsorbierenden Basis durch die Verbindungsfläche zum "Boden" der einzelnen Rippe und von der Innenseite zum vertikalen Teil übertragen, wo die Wärme tatsächlich verloren geht.
Material des Kühlkörpers mit Reißverschluss

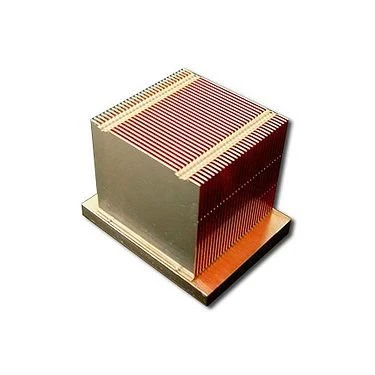

Der Vorteil von zwei getrennten Komponenten besteht darin, dass Sie Materialien mischen und aufeinander abstimmen können. Das Kühlkörpermaterial mit Reißverschlusslamellen kann Kupferbasis und Aluminiumlamellen oder Kupferlamelle und Aluminiumbasis sein. Abhängig von den Anwendungsanforderungen kann das Kühlkörpermaterial mit Reißverschlussrippen vollständig aus Aluminium oder vollständig aus Kupfer bestehen. Das Material bestimmt die Verbindung zwischen der Rippe und der Basis. Aluminium widersteht dem Löten, daher sind die Aluminium/Aluminium-Verbindungen mit Epoxidharz verbunden. Epoxid haftet nicht gut auf Kupfer, daher sind Kupfer/Kupfer-Verbindungen leicht zu schweißen. Wenn die beiden gemischt werden, werden die Aluminiumkomponenten normalerweise vernickelt und dann wird die Baugruppe zusammengelötet.
Kühlkörper mit Reißverschlusslamellen sind eine großartige Wärmeübertragungslösung. Während Lori sie in der einfachsten Form verwendet, hat die Reißverschlussflosse ein breites Anwendungsspektrum und Gestaltungsflexibilität. Wenden Sie sich an das Lori-Team, um Unterstützung bei der Gestaltung Ihres Kühlkörpers mit Reißverschlusslamellen zu erhalten.
Merkmale des Kühlkörpers mit Reißverschluss
1. Vorteile: einfache mechanische Verriegelungsstruktur, weniger Verfahren; Die durch die spätere Verbindung zwischen Rippe und wärmeabsorbierender Basis erzeugte Schnittstellenimpedanz kann kompensiert werden; Die Prozessqualität ist relativ stabil, geeignet für die Massenproduktion.
2. Nachteile: Um die Stabilität und Ordnung der Kombination zu gewährleisten, sind die konstruktiven Anforderungen an das Einzelrippenprägewerkzeug relativ hoch.
3. Typische Produkte: In Kombination mit dem Stanzen werden sie hauptsächlich zur Herstellung paralleler, dichter, dünner Rippen für das Reflow-Schweißen oder die Konstruktion von Windkanälen verwendet.
 |  |
 |  |
