Strukturdesign eines Aluminiumkühlkörpers

Kühlkörper sind Vorrichtungen zur Wärmeableitung von Komponenten, die in Maschinen Wärme erzeugen. Durch die Vergrößerung der Oberfläche der Wärmeübertragung zwischen der Komponente und der Luft durch Kühlrippen wird die Effizienz der Wärmeableitung verbessert und die Temperatur der Komponente während des Dauerbetriebs gesenkt, wodurch sie stabiler wird.



Mit der Popularität von Druckgussteilen aus Aluminiumlegierungen in Leistungskomponenten wie Motoren und Motoren sind immer mehr Druckgussteile aus Aluminiumlegierungen mit Kühlrippenstrukturen auf den Markt gekommen.



Die Frage, wie man eine vernünftige Struktur für Kühlrippen auf Druckgussteilen entwerfen kann, um eine vernünftige Lösung in Bezug auf Wärmeableitungsleistung, Gussqualität, Produktionskosten usw. zu finden, ist für viele Gussdesigner zu einer Überlegung geworden.





Die Funktion der Kühlrippenstruktur auf Druckgussteilen aus Aluminiumlegierung bestimmt, dass sie nach der funktionalen Produktformung während des Produktdesignprozesses häufig einen Optimierungsdesignschritt durchläuft.



Das heißt, unter der Bedingung, dass das frühe Design nicht beeinträchtigt wird, werden variable Teile mit späteren Massenproduktionsprozessen kombiniert, um eine vernünftige Lösung für das Design auszuwählen.



Basierend auf jahrelanger Erfahrung in der Entwicklung von Druckgussprodukten hat ZP HEAT SINK einige verwandte Techniken zusammengefasst, die hauptsächlich in zwei Aspekte unterteilt sind.







Die Funktion des Kühlkörpers besteht darin, die von der Wärmequelle erzeugte Wärme auf eine größere Fläche der Lamellen (Blätter) zu verteilen und die Wärme dann durch Wärmeleitung an die Luft zu übertragen. Wie können wir die Kühlwirkung unseres Produkts verbessern?



1. Die Formel zur Berechnung der durch Wärmeleitung erzielten Wärmeableitung lautet wie folgt:
Durch Wärmeleitung abgegebene Wärme [W]=Wärmeleitfähigkeit [W/(m² · Grad)] × Wärmeableitungsfläche [m²] × Temperaturunterschied zur Umgebung [Grad].

Basierend auf dieser Formel kann gefolgert werden, dass bei konstanten Materialbedingungen eine größere Wärmeableitungsfläche und ein größerer Temperaturunterschied zur Umgebung zu einer höheren Kühleffizienz führen.



2. Wärmeableitungsbereich:
Im Allgemeinen gibt es zwei Faktoren, die die Größe der Oberfläche eines Kühlkörpers bestimmen: die Oberfläche eines einzelnen Stücks und die Anzahl der Kühlkörper.
Das heißt, mehr Kühlkörper führen zu größeren Einzelstückoberflächen und insgesamt zu größeren Wärmeableitungsflächen.



3. Temperaturunterschied zur Umgebung:
Damit sind Temperaturunterschiede zwischen Umgebungsluft und Umgebungstemperatur gemeint. Ein größerer Temperaturunterschied führt zu einer effizienteren Übertragung kühlerer Luft über heiße Oberflächen.

Die Verbesserung des Luftstroms ist der Schlüssel für eine effektive Kühlung. Wenn externe Geräte wie Ventilatoren verwendet werden, ist es wichtig, klare Einlass-/Auslassrichtungen ohne Hindernisse sicherzustellen.

In Fällen, in denen keine externen Geräte verwendet werden, sollten freiliegende Lamellen ohne Überlappung oder Blockierung angeordnet werden, um einen ungehinderten Raum für den Luftstrom zu schaffen.

Zusammenfassend: steigende Anzahl von Kühlkörpern; Vergrößerung ihrer Oberflächen; Eine verbesserte Belüftung trägt zu einer besseren Kühlleistung bei.





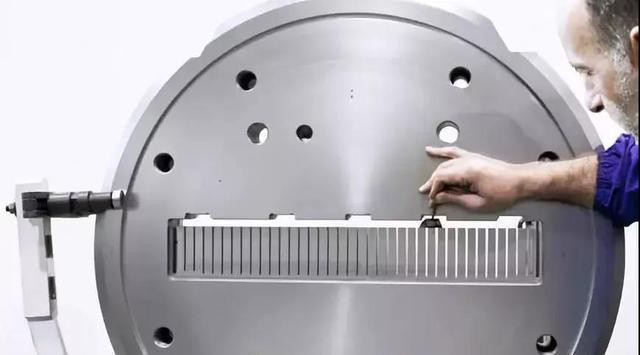

Der Zweck des prozessorientierten Designs besteht darin, eine hohe Effizienz und einen geringen Verbrauch bei der anschließenden Massenproduktion von Produkten zu erreichen, indem Druckgussteile entworfen werden, die eine hohe Produktionseffizienz, niedrige Ausschussraten und minimalen Abfall aufweisen.



Die prozessorientierte Gestaltung von Kühlkörpern soll Folgendes gewährleisten:
1. Die Verteilungsposition des Kühlkörpers beeinträchtigt nicht die Gesamtmontage und deckt keine Komponenten ab, die die spätere Montage beeinträchtigen könnten.

2. Eine Druckgussfüllung sollte in Betracht gezogen werden. Daher sollten Kühlkörper so weit wie möglich am Ende der Strömungsrichtung platziert werden.

3. Die Größe und Dicke des Kühlkörpers beträgt im Allgemeinen 2/3 der durchschnittlichen Wandstärke.

4. Die Länge beträgt das 10-20-fache seiner Dicke, mit einigen Ausnahmen für Sonderformen, die auf tatsächlichen Produkteigenschaften basieren.

5. Zu lange oder dünne Klingen können zu Schwierigkeiten bei der Druckgussproduktion führen, was zu unvollständigem Guss oder Kaltverschlussfehlern führen kann.

6. Obwohl Kühlkörper im Allgemeinen keine Gewichtslast tragen, kann die erforderliche Festigkeit den Ausschuss reduzieren, der durch das Biegen der Klinge während des Herstellungsprozesses entsteht.

7. An der Wurzel jeder Klinge sollte eine abgerundete R-Ecke (R=Klingendicke) vorgesehen werden, um die Klingenstärke zu erhöhen und die Matrizenfüllung zu optimieren.
