Kundenspezifische Rippenkühlkörper mit hoher -Dichte|Entwicklung von Extrusionswerkzeugen und Präzisions-CNC-Bearbeitung für LED-Anwendungen

Bei Hochleistungs-LED-Beleuchtung und fortschrittlicher Elektronik entscheidet das Wärmemanagement über zuverlässige Leistung und vorzeitigen Ausfall. Bei ZP Heat Sink sind wir auf die Entwicklung kundenspezifischer Extrusionsdüsen, die Herstellung hochdichter Aluminiumrippenprofile und die Präzisions-CNC-Bearbeitung spezialisiert und liefern maßgeschneiderte Kühllösungen, die die Oberfläche maximieren und den Luftstrom für anspruchsvolle thermische Umgebungen optimieren.

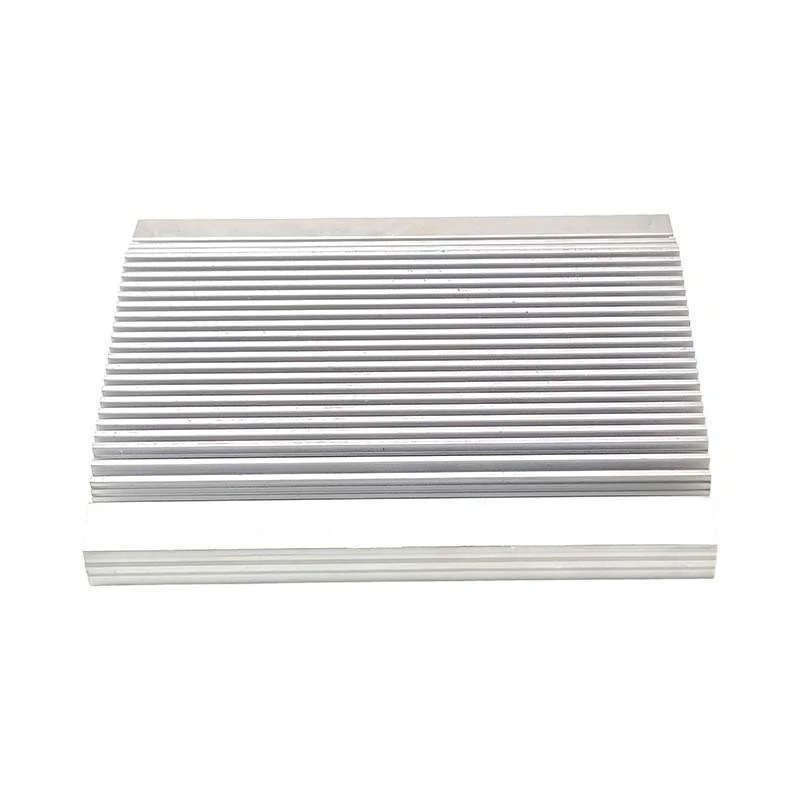

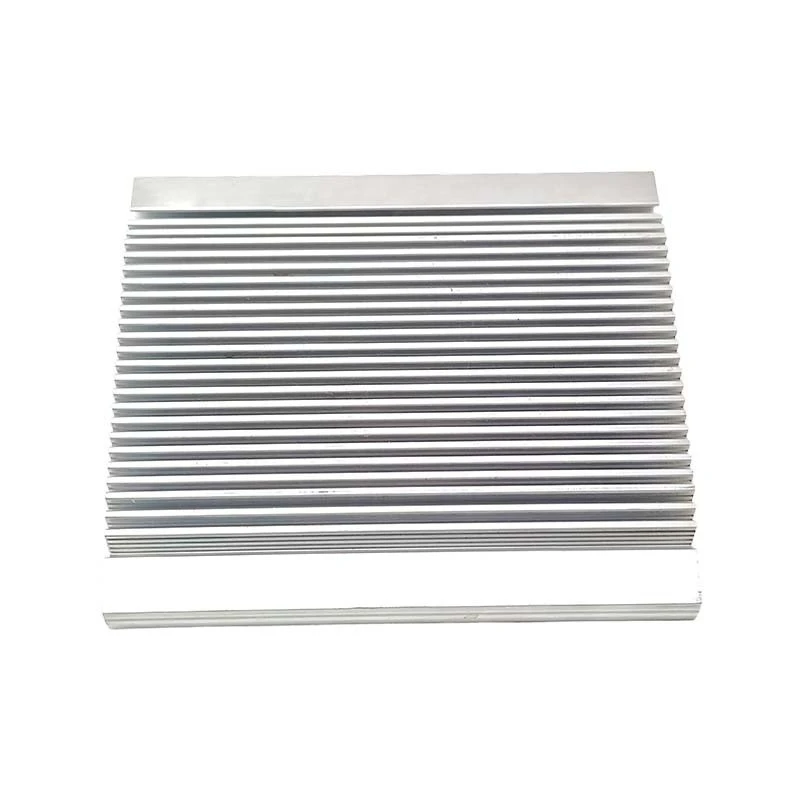

Unsere hochdichten Aluminium-Kühlkörper mit Lamellen sind für Anwendungen konzipiert, bei denen der Platz begrenzt ist, aber der Kühlbedarf hoch ist. Durch kundenspezifisches Extrusionsdüsendesign und Präzisionsfertigung schaffen wir Profile mit außergewöhnlich dünnen Rippen und engem Rippenabstand-, die die Oberfläche drastisch vergrößern, ohne den Platzbedarf zu vergrößern.



Das „High{0}}Density-Fin“-Design umfasst Rippen mit einer Dicke von nur 1,0 mm und einem Abstand von bis zu 1,5 mm, wodurch Dutzende von Kühlrippen in einem kompakten Profil entstehen. Diese Geometrie maximiert die konvektive Wärmeübertragung und macht diese Kühlkörper ideal für Hochleistungs-LED-Beleuchtung, Netzteile und Industrieelektronik, wo eine passive Kühlung oder Kühlung mit geringem Luftstrom erforderlich ist.



Wir verwalten den gesamten Prozess: individuelles Werkzeugdesign → Aluminiumextrusion → Profildehnung → präzise CNC-Bearbeitung → Oberflächenveredelung. Ganz gleich, ob Sie ein modifiziertes Standardprofil oder ein völlig neues Design benötigen, das anhand Ihrer Zeichnungen entwickelt wird: Wir liefern Lösungen, die für Ihre thermischen, mechanischen und finanziellen Anforderungen optimiert sind.







Kundenspezifische Werkzeugentwicklung für optimierte Geometrie

Wir entwerfen und fertigen proprietäre Extrusionsdüsen, die auf Ihre spezifischen thermischen Anforderungen zugeschnitten sind. Im Gegensatz zu Standardprofilen-von der Stange ermöglichen unsere benutzerdefinierten Werkzeuge Folgendes:

-Komplexe Querschnitte-mit optimierter Rippenverteilung

- Integrierte Montagefunktionen und Kabelkanäle

- Mehrere Lamellenhöhen innerhalb eines einzigen Profils

- Maximale Oberfläche innerhalb Ihrer Dimensionsbeschränkungen



Hochdichtes Lamellendesign für hervorragende Wärmeableitung

Die Konfiguration mit „High-density fin“ bietet eine außergewöhnliche Wärmeleistung:

- Mehr Oberfläche bei gleicher Grundfläche im Vergleich zu Standardprofilen

- Verbesserte konvektive Wärmeübertragung für natürliche und erzwungene-Luftkühlung

- Reduzierter Wärmewiderstand zwischen Lamellen und Umgebungsluft

- Ideal für Hochleistungs-LEDs, bei denen die Kontrolle der Sperrschichttemperatur von entscheidender Bedeutung ist



Präzise CNC-Bearbeitung für komplexe Anforderungen

Unsere fortschrittlichen CNC-Bearbeitungszentren ermöglichen:

-Nachbearbeitung-für eine präzise Dimensionskontrolle

- Komplexe Merkmale, einschließlich Senklöcher, Montagegewinde und Schlitze

- Ebenheitskontrolle bis zu<0.04mm for critical mounting interfaces

- Eine-Bearbeitung, um die Positionsgenauigkeit aller Merkmale sicherzustellen



Materialexzellenz und Qualitätssicherung

Wir verwenden eine hochwertige 6063-T5-Aluminiumlegierung, die speziell für Kühlkörperanwendungen ausgewählt wurde:

- Hervorragende Wärmeleitfähigkeit (~200 W/m·K)

- Hervorragende Extrudierbarkeit für komplexe, dünnwandige Profile

- Gute Korrosionsbeständigkeit, verbessert durch Eloxieren

- Konsistente mechanische Eigenschaften von Charge zu Charge



Integrierter Service, Einzelverantwortung

Vom Werkzeugentwurf bis zum fertigen Produkt verwalten wir jeden Schritt:

- Eigene-Werkzeugentwicklung

- Präzisionsextrusion mit modernen Pressen

- Umfassende CNC-Bearbeitungsfunktionen

- Professionelle Oberflächenveredelung

- Strenge Qualitätsprüfung (CMM verfügbar)







Kühlrippen mit hoher -Dichte stellen besondere Herausforderungen bei der Herstellung dar. Unser Engineering-Team hat bewährte Lösungen entwickelt:











Unser End-{0}}to-Fertigungsprozess gewährleistet Präzision und Zuverlässigkeit:



Phase	Prozessdetails
1. Design und Technik	Gemeinsame Entwurfsprüfung, thermische Simulation, DFM-Analyse zur Optimierung der Profilgeometrie, Rippendichte und Materialauswahl für Ihre Anwendung.
2. Kundenspezifische Herstellung von Stanzformen	Design und Herstellung von Präzisionswerkzeugen aus hochwertigem-Stahl. Die Entwicklung einer neuen Matrize dauert in der Regel 4–6 Wochen.
3. Aluminiumextrusion	6063-T5-Aluminiumbarren werden erhitzt und mit Pressen von 800 bis 3600 Tonnen durch die maßgeschneiderte Matrize gepresst, wodurch kontinuierliche Profile mit präzisen Querschnitten entstehen -3.
4. Dehnen und Aufrichten	Extrudierte Profile werden vor dem Ablängen abgekühlt und mechanisch gestreckt, um innere Spannungen abzubauen und die Geradheit sicherzustellen.
5. CNC-Tiefbearbeitung	Profile werden einer präzisen CNC-Bearbeitung-einschließlich Fräsen, Bohren, Gewindeschneiden und Schlitzen- unterzogen, um die endgültigen Abmessungen und Merkmale zu erreichen. Bei komplexen Teilen sorgen maßgeschneiderte Vorrichtungen für Stabilität während der Bearbeitung -4.
6. Oberflächenbehandlung	Teile erhalten spezifische Oberflächenbehandlungen: Eloxieren (klar, schwarz, kundenspezifische Farben), Sandstrahlen, Elektrophorese oder Pulverbeschichtung -1-6.
7. Qualitätsprüfung	Dimensionsüberprüfung (CMM verfügbar), visuelle Inspektion und Validierung der thermischen Leistung stellen sicher, dass jeder Kühlkörper den Spezifikationen entspricht -4.
8. Verpackung und Lieferung	Sorgfältig verpackt, um Flossenschäden beim internationalen Versand zu vermeiden.





Material: 6063-T5 Aluminium



Eigentum	Wert
Wärmeleitfähigkeit	~200-210 W/m·K -8
Zugfestigkeit	~205 MPa
Streckgrenze	~170 MPa
Verlängerung	~10%
Extrudierbarkeit	Hervorragend-ideal für komplexe, dünnwandige-Profile
Oberflächenbeschaffenheit	Glatt, hervorragend zum Eloxieren geeignet



6063-T5 ist aufgrund seiner optimalen Balance aus Wärmeleitfähigkeit, Extrudierbarkeit und Kosteneffizienz der Industriestandard für Kühlkörperanwendungen.





Wir halten während der gesamten Produktion strenge Qualitätsstandards ein:

- Es werden die Grundsätze des ISO 9001-Qualitätsmanagementsystems angewendet

- Maßprüfung: KMG-Überprüfung für kritische Toleranzen

- Oberflächenqualität: Sichtprüfung und Oberflächenverifizierung

- Materialrückverfolgbarkeit: Chargenverfolgung während der gesamten Produktion

- Prozessdokumentation: Vollständige Rückverfolgbarkeit für qualitätskritische-Anwendungen





Mit umfangreicher Erfahrung in der kundenspezifischen Herstellung von Aluminium-Kühlkörpern bieten wir:

Vorteil	Nutzen
Engineering-Geleitete Zusammenarbeit	Unser technisches Team arbeitet direkt mit Ihren Ingenieuren zusammen, um Designs hinsichtlich Leistung, Herstellbarkeit und Kosten zu optimieren.
Eigene-Entwicklung der Matrizen	Schnellere Werkzeugentwicklung, geringere Kosten und vollständige Kontrolle über die Werkzeugqualität.
Vertikale Integration	Extrusion, Recken, CNC-Bearbeitung und Endbearbeitung unter einem Dach-um Qualität, Konsistenz und den Schutz geistigen Eigentums zu gewährleisten.
Fin-Expertise mit hoher-Dichte	Nachgewiesene Erfahrung in der Herstellung komplexer Profile mit dünnen Rippen und engen Toleranzen -4.
Schnelles Prototyping	Schnelle Musterentwicklung zur Designvalidierung vor der Massenproduktion.
Globale Exporterfahrung	Vertraut mit internationalen Standards, Verpackungsanforderungen und Logistik für Kunden weltweit.





Wir bieten umfassende Anpassungen an, um Ihre genauen Anforderungen zu erfüllen:

- Profilgeometrie:Maßgeschneiderte-entworfene Querschnitte-optimiert für Ihre thermische Belastung und den verfügbaren Platz

- Flossendichte und -höhe:Maßgeschneiderte Lamellenkonfigurationen für maximale Oberfläche innerhalb Ihrer Grenzen

- Montagemerkmale:Integrierte Schraubkanäle, Snap-{0}}Fit-Funktionen, Leiterplattenmontageschlitze

- Oberflächenbeschaffenheit:Klar eloxiert, schwarz eloxiert, kundenspezifische Farben, Sandstrahlen, Pulverbeschichtung

- Länge und Toleranz:Mit präzisen Toleranzen auf exakte Längen zuschneiden

- Sekundäroperationen:Bohren, Gewindeschneiden, Fräsen, Schlitzen, Senken





F: Was ist die typische Vorlaufzeit für die Entwicklung kundenspezifischer Matrizen und Muster?
A: Die Entwicklung einer neuen Extrusionsdüse dauert in der Regel 4–6 Wochen. Die Musterfertigung aus der neuen Matrize dauert je nach Komplexität und Nachbearbeitungsbedarf zusätzlich 1-2 Wochen.



F: Welche Mindestbestellmenge (MOQ) benötigen Sie?
A: MOQ hängt von der Komplexität und Größe des Profils ab. Für individuelle Stanzprojekte ermitteln wir gemeinsam mit Ihnen wirtschaftliche Produktionsmengen. Kontaktieren Sie uns mit Ihren Anforderungen für ein konkretes Angebot.



F: Wie dünn können die Lamellen hergestellt werden?
A: Bei Rippenextrusionen mit hoher -Dichte erreichen wir normalerweise eine Rippendicke von bis zu 1,0 mm. In optimierten Designs sind Rippen mit einer Dicke von bis zu 0,8 mm möglich, abhängig vom Verhältnis von Höhe-zu-Dicke.



F: Welche Oberflächenveredelungen sind verfügbar?
A: Zu den Optionen gehören Walzfinish, klares Eloxieren, schwarzes Eloxieren, kundenspezifisches Farbeloxieren, Sandstrahlen, Elektrophorese und Pulverbeschichtung.



F: Unterstützen Sie OEM/ODM-Projekte?
A: Absolut. Wir sind auf kundenspezifische Entwicklungen für OEM- und ODM-Partner weltweit spezialisiert und bieten umfassenden Schutz des geistigen Eigentums.



F: Können Sie Muster vor der Massenproduktion bereitstellen?
A: Ja, wir stellen -Vorproduktionsmuster zur Designvalidierung und zum Testen zur Verfügung, bevor mit der Massenproduktion begonnen wird.



F: Welche Dateiformate akzeptieren Sie für Designeinreichungen?
A: Wir akzeptieren STEP, IGES, DXF, DWG, PDF und Musterteile für das Reverse Engineering.





Sind Sie bereit, für Ihre LED- oder Elektronikanwendung einen leistungsstarken, maßgeschneiderten-Rippenkühlkörper mit hoher-Dichte zu entwickeln? Kontaktieren Sie unser Engineering-Team mit Ihren Spezifikationen, CAD-Zeichnungen oder thermischen Anforderungen.

Wir bieten:

Kostenlose technische Beratung

Design für Feedback zur Herstellbarkeit

Wettbewerbsfähige Angebote innerhalb von 24–48 Stunden

Beispielunterstützung für die Validierung
